Smartgen HGM4100LT AMF وحدة تحكم بالمولد الديزل عن بعد إشارة السيارات بدء وقف رصد لوحة التحكم USB RS485 واجهة DC8-35v

تم تصميم وحدة التحكم الأوتوماتيكية لمحطة الطاقة HGM4100LT خصيصًا للتكيف مع درجات الحرارة المنخفضة/المرتفعة للغاية (-40~+70) درجة مئوية، والتي تدمج التكنولوجيا الرقمية والذكية وتكنولوجيا الشبكة، وتستخدم لأتمتة مجموعة المولدات الفردية ونظام التحكم في المراقبة، من أجل تحقيق وظائف التشغيل/الإيقاف التلقائي، وقياس البيانات، وحماية التنبيه وما إلى ذلك. إنها تستخدم شاشة LCD، تشغيل الواجهة الاختيارية بثماني لغات (الصينية، الإنجليزية، الإسبانية، الروسية، التركية، الفرنسية، البرتغال، والبولندية) . إنها سهلة التشغيل وموثوقة في العمل.

يستخدم جهاز التحكم الأوتوماتيكي لمحطة الطاقة HGM4100LT تكنولوجيا المعالجات الدقيقة، مما يجعل هذه الوظائف تتحقق، بما في ذلك قياس المعلمات الدقيق، وتعديل القيمة الثابتة، وإعداد الوقت وضبط قيمة حد الأعداد الصحيحة وما إلى ذلك. يمكن تكوين جميع المعلمات من اللوحة الأمامية. ويمكن أيضًا ضبطها ومراقبتها من خلال واجهات قابلة للبرمجة (واجهة USB أو RS485) عبر الكمبيوتر الشخصي . بسبب خصائص الهيكل المدمج، توصيل الأسلاك البسيط والموثوقية العالية، يمكن استخدامه على نطاق واسع في جميع أنواع نظام التحكم في المولدات الأوتوماتيكية.

2. الأداء والخصائص

HGM4100LT: يتم استخدامه لأتمتة الوحدة الواحدة والتحكم في التشغيل/الإيقاف التلقائي لمجموعة المولدات عن طريق إشارات التشغيل عن بعد.

الخصائص الرئيسية:

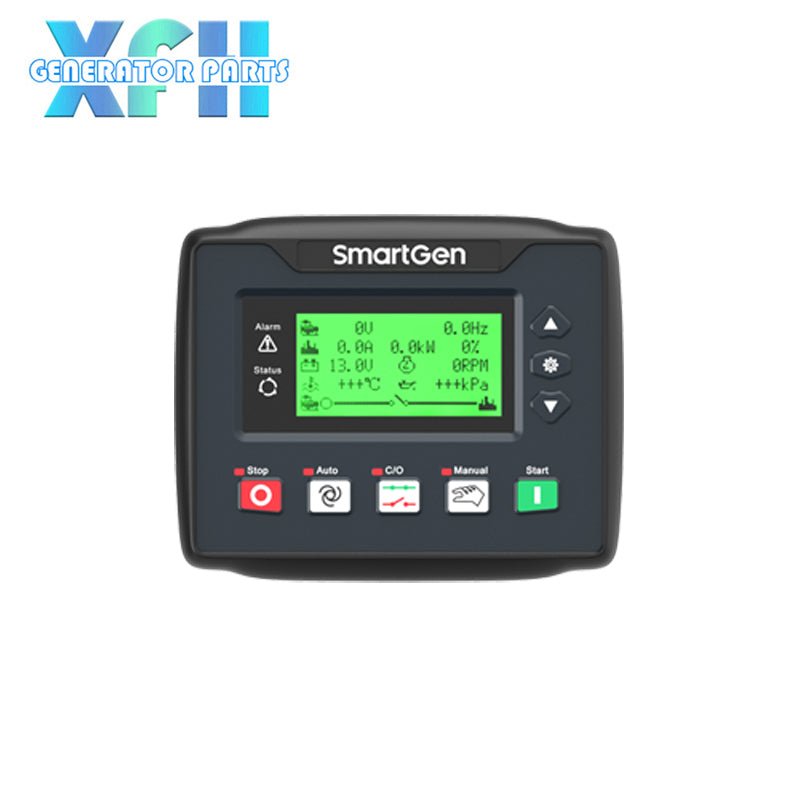

— شاشة LCD بإضاءة خلفية، مقاس 132 × 64، وشاشة عرض بثماني لغات (الصينية، الإنجليزية، الإسبانية، الروسية، التركية، الفرنسية، البرتغال، والبولندية)، تشغيل بالضغط على الزر؛

— مادة شاشة من الأكريليك الصلب ذات أداء رائع في مقاومة التآكل والخدش، والتي تستخدم لحماية الشاشة؛

- لوحة السيليكون والأزرار الانضغاطية التي يمكنها التكيف بشكل أفضل مع بيئة درجات الحرارة القصوى؛

- واجهة اتصال RS485، والتي تتيح وظائف " ثلاثة أجهزة تحكم عن بعد" (جهاز التحكم عن بعد، والقياس عن بعد، والاتصال عن بعد ) من خلال بروتوكول MODBUS؛

- منفذ CANBUS ، الذي يمكنه الاتصال بمحرك الحقن الإلكتروني المجهز بـ J1939. لا يمكنه فقط مراقبة البيانات المستخدمة بشكل متكرر (مثل درجة حرارة الماء وضغط الزيت والسرعة واستهلاك الوقود وما إلى ذلك) لآلة وحدة التحكم الإلكترونية، ولكن أيضًا التحكم في بدء التشغيل وإيقاف التشغيل ورفع السرعة وانخفاض السرعة وما إلى ذلك (وحدة التحكم المزودة بـ هناك حاجة إلى واجهة CANBUS)؛

- مناسبة لأنظمة 3 أسلاك 4 مراحل، 3 أسلاك 3 مراحل، 2 سلك أحادي الطور، وأنظمة 3 أسلاك ثنائية الطور بجهد 120/240 فولت وتردد 50/60 هرتز؛

- جمع وعرض معلمات الجهد ثلاثي الطور والتيار ثلاثي الطور والتردد والطاقة؛

— وظيفة التحكم والحماية: التشغيل/الإيقاف التلقائي لمجموعة مولدات الديزل، التحكم في ATS (مفتاح النقل التلقائي) ووظائف الإشارة والحماية المثالية للخطأ؛
- ETS (التنشيط للتوقف)، والتحكم في الخمول، والتحكم في التسخين المسبق، ووظائف التحكم في رفع/إسقاط السرعة، والتي تعد جميعها مخرجات مرحل؛
— وظيفة إعداد المعلمات: تسمح للمستخدمين بتغيير وتعيين المعلمات وفي الوقت نفسه يجب تخزينها في الفلاش الداخلي. ولا يجوز فقدانها حتى في حالة انقطاع التيار الكهربائي؛ يمكن تعديلها جميعًا من اللوحة الأمامية لوحدة التحكم ويمكن أيضًا تعديلها على جهاز الكمبيوتر عبر منفذ USB أو RS485؛
- منفذا إدخال متعددان 4 و5؛ يمكن تكوين منفذ الإدخال 4 كمنفذ إدخال رقمي أو مستشعر لمستوى الوقود؛ يمكن ضبط منفذ الإدخال 5 كمنفذ إدخال رقمي أو مستشعر قابل للبرمجة. يمكن تطبيقه بمرونة في مناسبات مختلفة.
- يمكن استخدام أجهزة استشعار متعددة لدرجة الحرارة والضغط ومستوى الزيت مباشرة ويمكن تحديد معلماتها ذاتيًا؛
— مستشعر واحد قابل للبرمجة؛ يمكن تكوينه كمستشعر لدرجة الحرارة أو الضغط أو مستوى السائل، مما يحقق الكشف عن درجة الحرارة المزدوجة أو الضغط المزدوج أو مستوى السائل المزدوج؛
— ظروف فصل الكرنك الاختيارية (مستشعر السرعة، ضغط الزيت، التوليد)؛
— وظيفة البدء في حالات الطوارئ؛
— وظيفة التعرف التلقائي على رقم سن دولاب الموازنة؛
- نطاق واسع لإمدادات الطاقة (8 ~ 35) VDC، وهو مناسب لبيئات جهد البطارية المختلفة؛
- تطبق جميع المعلمات التعديل الرقمي، والتخلص من التعديل التناظري التقليدي لمقياس الجهد العادي، مما يحسن موثوقية واستقرار الجهاز بأكمله؛
- وظيفة الصيانة؛ يمكن لأنواع الصيانة اختيار التاريخ أو وقت التشغيل، ويمكن أن تكون إجراءات الصيانة قابلة للتكوين (غير نشط، أو تحذير، أو إيقاف تشغيل التنبيه)؛
— سجل الأحداث، وساعة الوقت الفعلي، ووظيفة البدء والإيقاف المجدولة (ابدأ مرة واحدة كل يوم/أسبوع/شهر ويمكن ضبط التحميل أو لا)؛ الحد الأقصى لسجلات الأحداث هو 99 عنصرًا؛
- ختم مطاطي مصمم بين الغلاف والشاشة بمستوى حماية IP65؛
- يتم استخدام مشابك التثبيت المعدنية لتثبيت وحدة التحكم؛

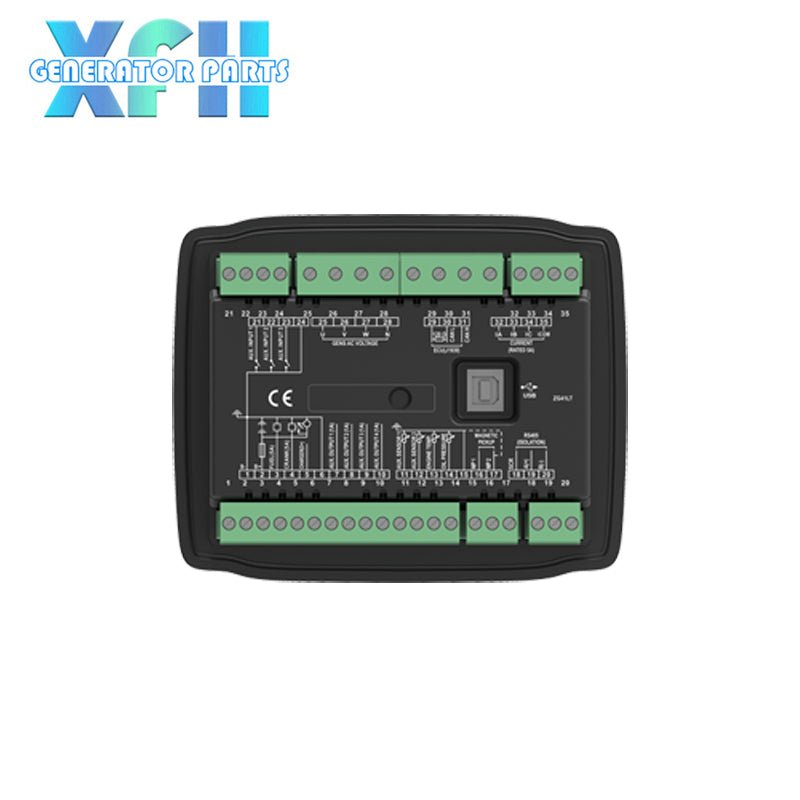

- تصميم هيكل معياري، غلاف بلاستيكي ABS مضاد للاشتعال، أطراف توصيل قابلة للتوصيل وطريقة تركيب مدمجة مع هيكل مدمج وسهل التركيب.
