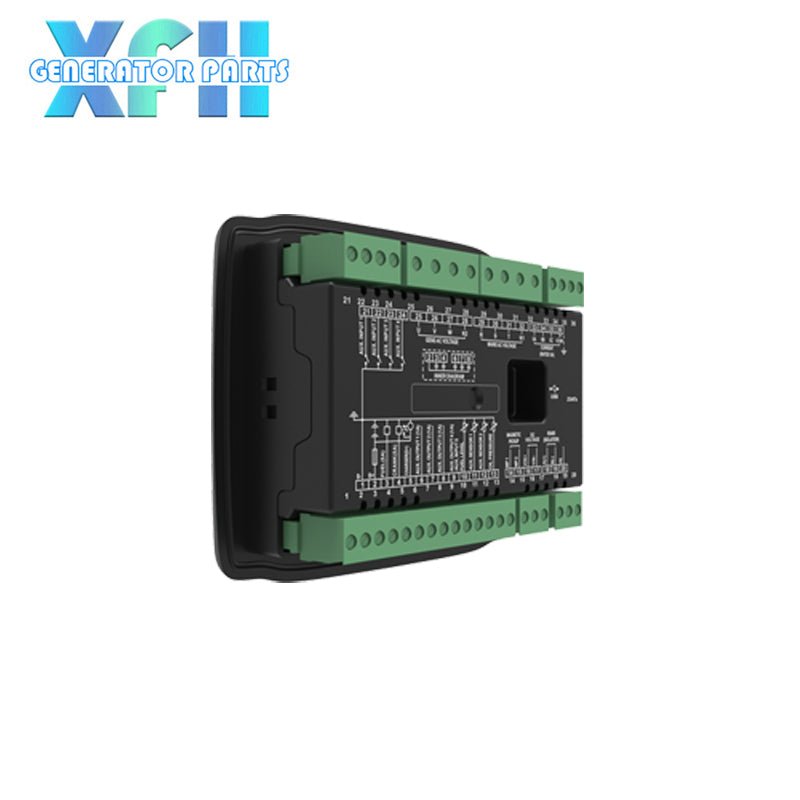

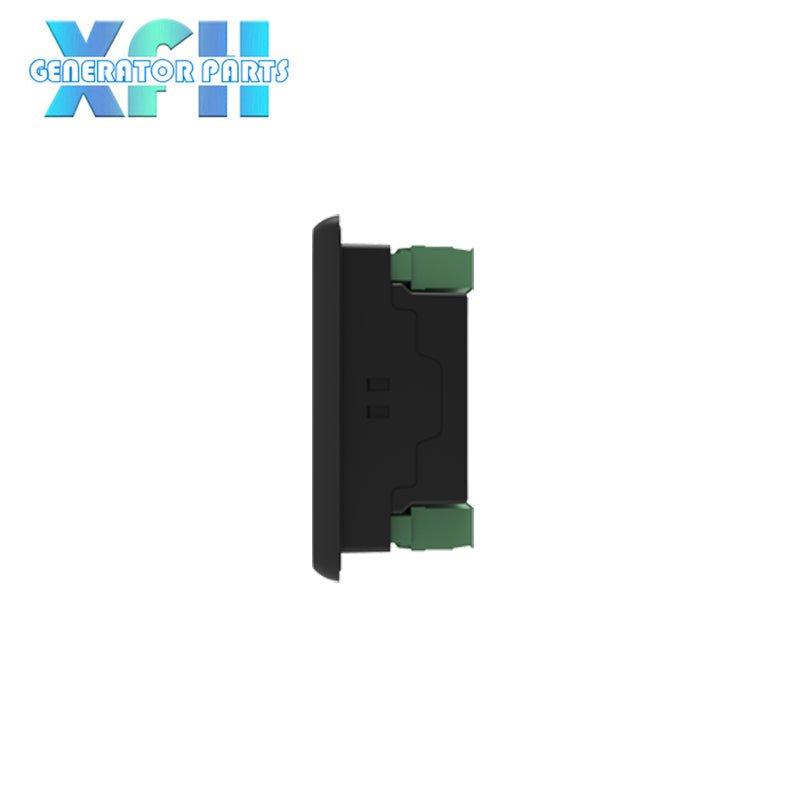

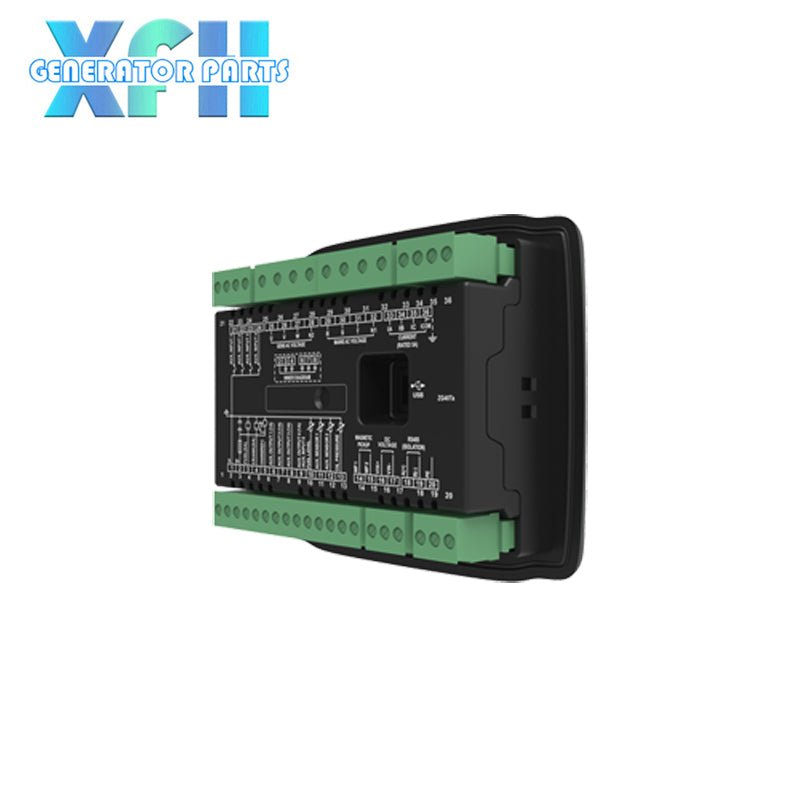

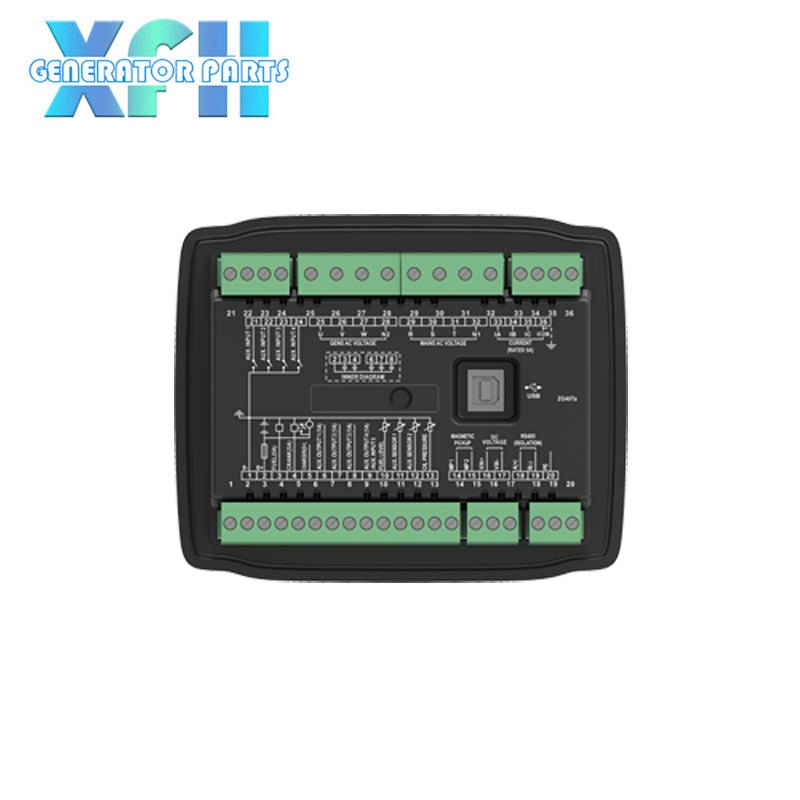

محطة قاعدة الاتصالات المتنقلة الأصلية لوحدة تحكم المولد Smartgen HGM4020T + طاقة مزدوجة ATS + RS485

تم تصميم وحدة التحكم في المولد HGM4020T خصيصًا لمحطة قاعدة الاتصالات المتنقلة، ووظائفها تتبع تمامًا الوضع الفعلي للمحطة المتنقلة. إنه لا يتناسب فقط مع وظيفة تشغيل/إيقاف المولد التلقائي في ظروف التشغيل المتعددة، ووظيفة قياس البيانات، ووظيفة حماية الإنذار وما إلى ذلك، ولكن يمكنه أيضًا مراقبة درجة حرارة غرفة الماكينة والجهد الكهربي لحزم البطاريات لتحقيق وظيفة ATS مزدوجة الطاقة بين التيار الكهربائي والحمل أو التيار الكهربائي. ومكيف الهواء.

تعتمد وحدة التحكم في المولد HGM4020T تكنولوجيا المعالجات الدقيقة مع قياس المعلمات الدقيقة، وتعديل القيمة الثابتة، وإعداد الوقت وضبط القيمة وغيرها من الوظائف. يمكن تكوين جميع المعلمات من اللوحة الأمامية أو من خلال واجهة قابلة للبرمجة (واجهة USB أو RS485) عبر الكمبيوتر. يمكن استخدامه على نطاق واسع في جميع أنواع أنظمة التحكم في المولدات الأوتوماتيكية ذات الهيكل المدمج والدوائر المتقدمة والوصلات البسيطة والموثوقية العالية.

الأداء والخصائص

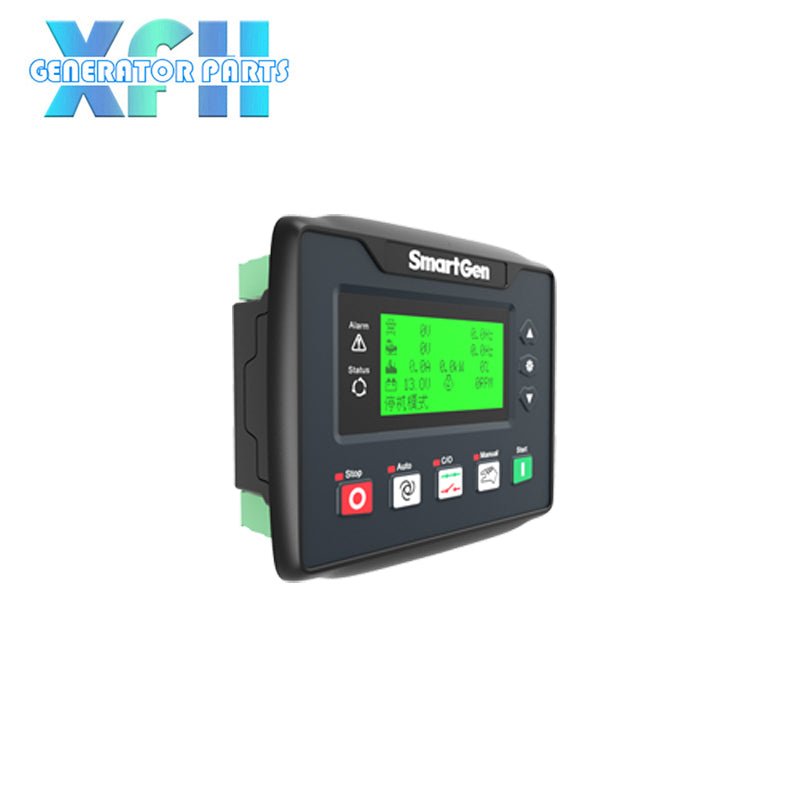

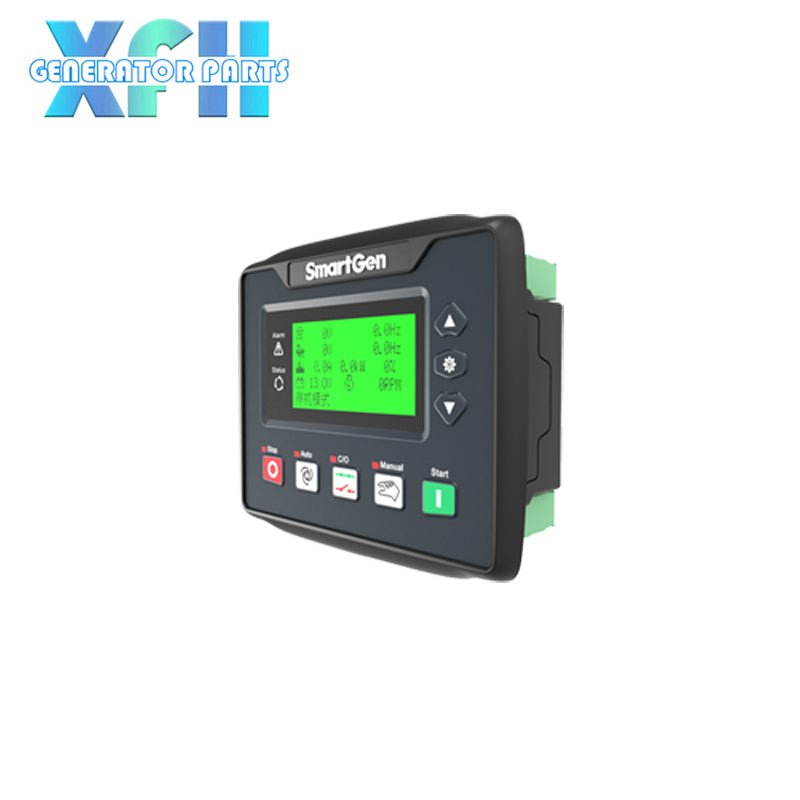

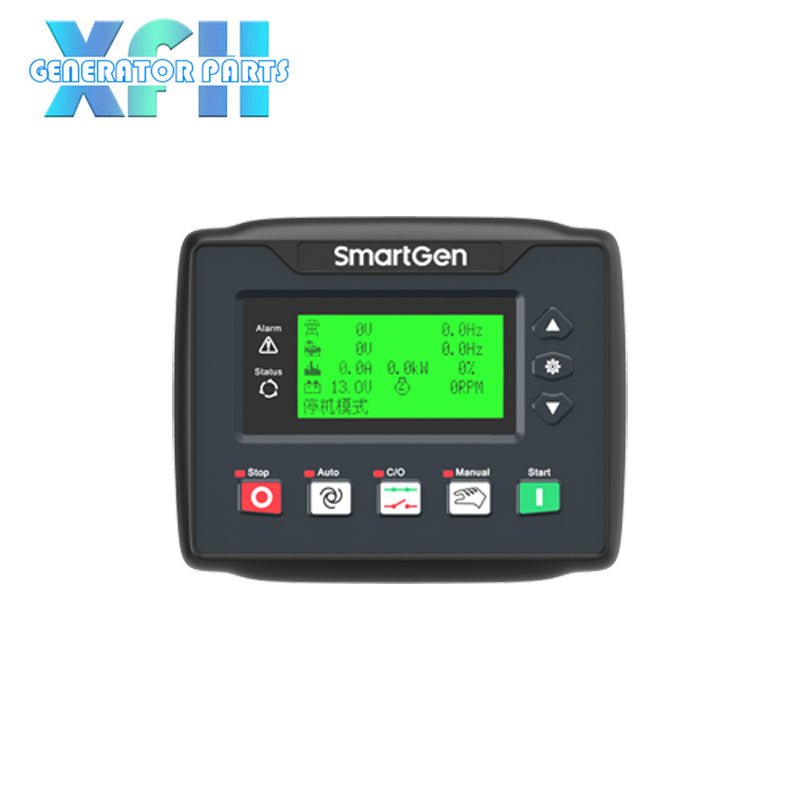

1. شاشة LCD مقاس 132 × 64 بوصة مزودة بإضاءة خلفية، وواجهة لغة قابلة للتحديد (الصينية والإنجليزية)، وتشغيل بالضغط على الزر؛

2. تم استخدام مادة الأكريليك ذات الشاشة الصلبة لحماية الشاشة مع وظائف مقاومة التآكل والخدش الرائعة.

3. يمكن استخدام لوحة السيليكون وأزرار الضغط في بيئة درجة الحرارة القصوى.

4. تتيح واجهة الاتصال RS485 "ثلاث وظائف عن بعد" (جهاز التحكم عن بعد، والقياس عن بعد، والاتصال عن بعد) وفقًا لبروتوكول MODBUS.

5. مناسبة لأنظمة 3 أسلاك 4 مراحل، 3 أسلاك 3 مراحل، 2 سلك أحادي الطور، وأنظمة 3 أسلاك ثنائية الطور بجهد 120/240 فولت وتردد 50/60 هرتز؛

6. يجمع ويظهر الجهد/التردد الرئيسي ثلاثي الطور، والجهد/التردد للمولد ثلاثي الطور، وتيار المولد ثلاثي الطور، ومعلمات طاقة المولد ثلاثي الطور.

7. مولد التيار الكهربائي

   جهد الخط (Uab وUbc وUca) جهد الخط (Uab وUbc وUca)

   جهد الطور (Ua وUb وUc) جهد الطور (Ua وUb وUc)

   التردد هرتز التردد هرتز

   تسلسل المرحلة تسلسل المرحلة

   الجنرال

   الحالي Ia، Ib، Ic A (وحدة)

   كل مرحلة وإجمالي الطاقة النشطة P كيلو واط (وحدة)

   الطاقة التفاعلية Q kvar (وحدة)

   الطاقة الظاهرة S كيلو فولت أمبير (وحدة)

   عامل القدرة PF

   تجميع إجمالي طاقة المولد واط كيلوواط ساعة (وحدة)

   نسبة الإخراج مع التحميل٪

8. بالنسبة للتيار الكهربائي، تحتوي وحدة التحكم على جهد زائد أو منخفض وفقدان وظائف الكشف عن الطور، ويمكن تحديد القواعد الخاصة بالتيار الكهربائي؛ بالنسبة للمولد، تحتوي وحدة التحكم على وظائف حماية الجهد الزائد/الناقص، والتردد الزائد/الناقص، والتيار الزائد والطاقة الزائدة.

9. قياس الدقة وعرض المعلمات حول المحرك.

   يتم عرض ضغط الزيت (OP) كيلو باسكال/رطل لكل بوصة مربعة/بار

   مستوى الوقود (FL) %(وحدة) كمية الوقود المتبقية L(وحدة)

   السرعة (دورة في الدقيقة) ص / دقيقة (دورة في الدقيقة)

   جهد البطارية V (الوحدة)

   جهد الشاحن الخامس (الوحدة)

   تراكم عدد الساعات

   تراكم أوقات البدء
