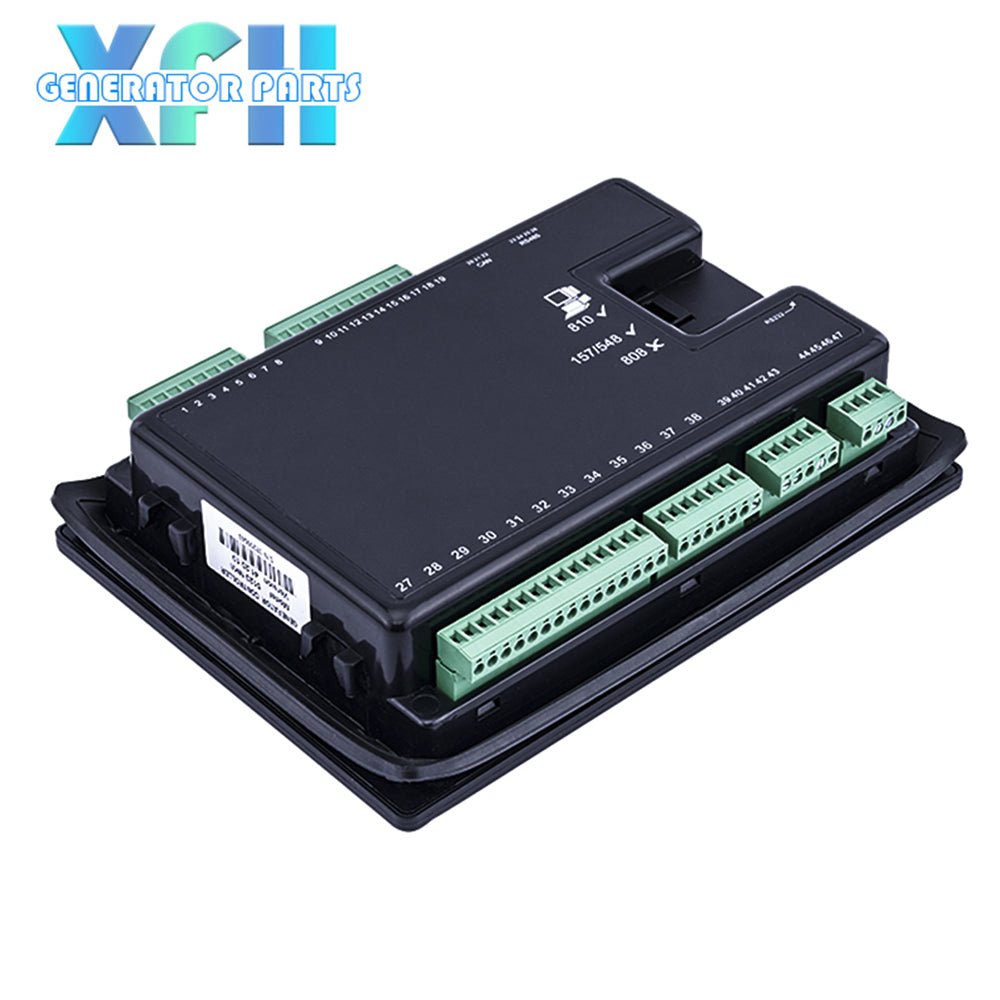

وحدة تحكم بالمولد التلقائي DSE5120 لاستبدال المولد DSE 5120 الأصلي

وحدة التحكم بالمولد DSE 5120 هي وحدة تحكم تلقائية في التشغيل مصممة لبدء وإيقاف مجموعات توليد الديزل والغاز التي تتضمن محركات غير إلكترونية تلقائيًا. توفر الوحدة أيضًا ميزات ممتازة لمراقبة المحرك وحمايته.

تتمتع وحدة التحكم بالمولد DSE5120 بالقدرة على مراقبة السرعة المنخفضة والسرعة الزائدة وفشل الشحن والتوقف الطارئ وانخفاض ضغط الزيت وارتفاع درجة حرارة المحرك والفشل في البدء والفشل في التوقف وفقدان إشارة استشعار السرعة. تعرض الوحدة حالات الخطأ على شاشة LCD وعبر مؤشرات LED في المقدمة.

حجم التعبئة : 290 مم * 180 مم * 65 مم

وزن الشحن : 1 كجم

التطبيق : بدأ تشغيل مولد الغاز والديزل بقدرة 10 كيلو وات بالبطارية

مميزات جهاز التحكم الأوتوماتيكي بالمولد DSE 5120

• البدء التلقائي

• نقل الحمولة التلقائي

• مدخلات قابلة للتكوين

• مخرجات قابلة للتكوين

• أجهزة إنذار وتوقيت قابلة للتكوين

• ادخالات رقمية

• المدخلات التناظرية

• شاشة LCD ذات إضاءة خلفية

• حماية المحرك

• تركيب اللوحة الأمامية

• تشخيص الأخطاء على أساس الرمز

• جهاز كمبيوتر قابل للتكوين

• برمجة اللوحة الأمامية

• مراقبة عن بعد

• إشارة إنذار LCD

• إشارة إنذار LED

الفوائد وحدة تحكم أوتوماتيكية للمولد DSE5120

• تعمل أداة تشخيص المحرك المدمجة على إلغاء الحاجة إلى معدات الخدمة

• ترخيص برامج الكمبيوتر المجانية

• تساعد الوحدات على تحسين دورة حياة محركات تشغيل المحرك

• تكوين الوحدة في الموقع

• إعداد سهل الاستخدام وتخطيط الزر

عملية

يتم تشغيل DSE5120 باستخدام أزرار الضغط الأمامية STOP وAUTO وMANUAL. بالإضافة

يسمح زر الضغط الموجود على كلتا الوحدتين للمستخدم بالتمرير عبر شاشة عرض أجهزة LCD.

تكوين وحدة تحكم المولد DSE 5120

يمكن تكوين الوحدة DSE5120 باستخدام أزرار اللوحة الأمامية أو واجهة DSE810 وبرنامج الكمبيوتر.

المخرجات المدخلات

يتم توفير المدخلات التناظرية لضغط الزيت ودرجة حرارة المحرك. وتتصل هذه الوحدات بوحدات إرسال مقاومة تقليدية مثبتة على المحرك لتوفير مرافق مراقبة وحماية دقيقة. يمكن أيضًا تكوين الوحدات للتفاعل مع مدخلات نوع المفتاح الرقمي لضغط الزيت المنخفض وإيقاف تشغيل درجة حرارة المحرك المرتفعة.

يتم توفير مخرجات التتابع لمخرج الملف اللولبي للوقود، ومخرج البدء وثلاثة مخارج إضافية قابلة للتكوين. يمكن اختيار مجموعة من الوظائف أو الظروف أو الإنذارات المختلفة لمخرجات التتابع الثلاثة القابلة للتكوين. يتم تغذية هذه المخرجات من المحطة الدائمة.

الأجهزة

توفر وحدة التحكم بالمولد DSE 5120 مرافق قياس متقدمة، وتعرض المعلومات على شاشة LCD. يمكن الوصول إلى المعلومات باستخدام أزرار الضغط على الشاشة الموجودة بجوار شاشة LCD.

فولت المولد L1-N، L2-N، L3-N

فولت المولد L1-L2، L2-L3، L3-L1

أمبير المولد L1، L2، L3

سرعة المحرك دورة في الدقيقة

تردد المولد هرتز

ضغط زيت المحرك (PSI & Bar)

درجة حرارة المحرك (درجة مئوية ودرجة فهرنهايت)

فولت بطارية النبات

ساعات تشغيل المحرك
